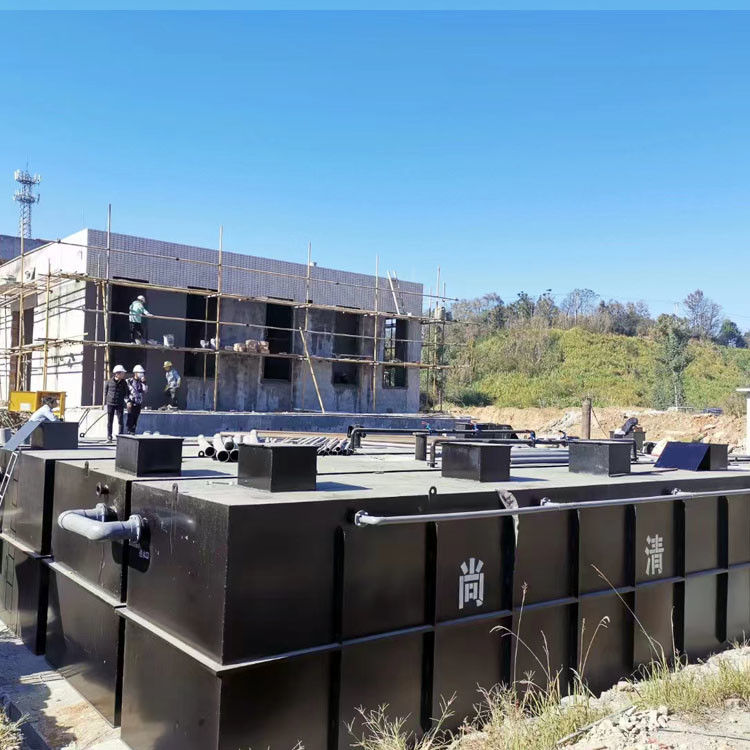

Equipo de tratamiento de aguas residuales subterráneas 50T/D

Equipo de tratamiento de aguas residuales enterrado 50T/D SQDWS-50 subterráneo

1, base de preparación para el esquema de equipos de tratamiento de aguas residuales enterrados.
Norma Clase III en la Norma de Calidad Ambiental para Aguas Superficiales (GB 3838-2002);
Normas de emisión de contaminantes procedentes de plantas de tratamiento de aguas residuales urbanas (GB18918-2002)
Calidad del agua de aguas diversas urbanas para el reciclaje y la reutilización de aguas residuales urbanas (GB/T18920-2002)
Reciclaje de aguas residuales urbanas y calidad ambiental del agua paisajística (GB/T18921-2002)
Código para el diseño de suministro de agua y drenaje de edificios (GB50015-2003)
Código para el diseño de drenaje exterior (GBJ14-87)
Código de carga para el diseño de estructuras de edificación GB50009-2001
Código para Diseño de Estructuras de Concreto GB50010-2002
Código para Diseño Sísmico de Edificaciones GB50011-2001
Código para el diseño de cimientos de edificios GB50007-2002
Código para el diseño de protección contra incendios de edificios GBJ16-87 (revisado en 2001)
Código de diseño eléctrico (GBJ54-83)

2, Antecedentes legales del sistema de equipos enterrados para el tratamiento de aguas residuales
En China, la protección del medio ambiente se implementa como una política nacional básica y muy valorada por toda la sociedad y los gobiernos en todos los niveles.Implementando las normas y especificaciones técnicas mencionadas anteriormente, el diseño conceptual de la planta de tratamiento de aguas residuales se elaboró ​​en el contexto de los siguientes documentos legales:
Ley de Prevención y Control de la Contaminación del Agua de la República Popular China (1996)
Ley de Protección Ambiental de la República Popular China (diciembre de 1989)
Ley de Prevención y Control Ambiental de la República Popular China (mayo de 1984)
Medidas para la Supervisión y Gestión de la Protección Ambiental de las Instalaciones de Tratamiento de Contaminantes (mayo de 1989)
Medidas de Gestión para la Protección Ambiental de Proyectos de Construcción (Marzo 1986)
3, Principios para la compilación de esquemas para equipos de tratamiento de aguas residuales enterrados.
1. Coordinar y armonizar con el entorno circundante a partir de las edificaciones sobre rasante.
2. Adoptar procesos y tecnologías de tratamiento doméstico maduros y confiables para garantizar que el efluente tratado cumpla y supere los estándares nacionales actuales para la calidad miscelánea del agua;Al mismo tiempo, minimizar la inversión en ingeniería y los costos operativos en la mayor medida posible y reducir la superficie de toda la instalación.
3. Adoptar equipos y materiales de marca nacional de alta calidad que sean eficientes, ahorren energía, tecnológicamente avanzados y funcionen de manera estable y confiable, reduciendo la carga de trabajo de mantenimiento del sistema y asegurando su funcionamiento normal a largo plazo.
4. Considere plenamente el medio ambiente en general y considere medidas como la absorción de impactos, la prevención del ruido y la desodorización en el diseño de este proyecto de tratamiento de aguas residuales para minimizar el impacto en el medio ambiente circundante tanto como sea posible.
5. El diseño de las instalaciones es compacto y razonable, la instalación de la tubería es ordenada y el diseño es hermoso.
4, calidad del agua de entrada y salida.
Según la información proporcionada por la Parte A, la calidad de las aguas residuales sin tratar antes del tratamiento de este proyecto se muestra en la siguiente tabla:

La calidad del agua tratada debe cumplir con los estándares de aguas superficiales de Clase III especificados en los "Estándares de descarga de contaminantes para plantas de tratamiento de aguas residuales urbanas" (GB18918-2002), con datos específicos como se muestra en la siguiente tabla:

5, explicación detallada del proceso del equipo de tratamiento de aguas residuales enterrado
Este proceso prevé adoptar el proceso de "acidificación por hidrólisis + oxidación por contacto + oxidación por contacto + precipitación + membrana MBR + ósmosis inversa".Este proceso tiene una operación simple, bajo costo operativo, buen efecto de tratamiento y operación estable.Actualmente es un proceso de tratamiento de aguas residuales domésticas relativamente maduro que puede garantizar eficazmente que las aguas residuales cumplan con los estándares de descarga.
Basado en los principios de buen efecto de tratamiento, bajo costo operativo y baja inversión, el flujo de proceso específico de este diseño es el siguiente:

Las aguas residuales ingresan primero al tanque regulador para obtener una calidad y cantidad uniformes del agua.El contenido orgánico de las aguas residuales de este proyecto es alto, con DBO5/CODcr=0,5, y buena biodegradabilidad.Por lo tanto, utilizar métodos de tratamiento biológico para reducir significativamente el contenido orgánico en las aguas residuales es lo más económico.Debido al alto contenido de nitrógeno amoniacal y materia orgánica en las aguas residuales, especialmente nitrógeno orgánico, durante la biodegradación de la materia orgánica, el nitrógeno orgánico se expresará en forma de nitrógeno amoniacal, que también es un importante indicador de control de la contaminación.Por lo tanto, el tratamiento de aguas residuales adopta un proceso de oxidación por contacto biológico anóxico y aeróbico A/O/O, que requiere que el tanque bioquímico se divida en dos partes: tanque de nivel A y tanque de nivel O.Las aguas residuales del tanque regulador se elevan al tanque bioquímico de nivel A mediante una bomba elevadora de aguas residuales para su tratamiento bioquímico.En el tanque de nivel A, debido a la alta concentración de materia orgánica en las aguas residuales, los microorganismos se encuentran en estado de hipoxia.En este momento, los microorganismos son microorganismos facultativos que convierten el nitrógeno orgánico de las aguas residuales en nitrógeno amoniacal.Al mismo tiempo, utilizan fuentes de carbono orgánico como donadores de electrones para convertir NO2--N y NO3--N en N2, y también utilizan algunas fuentes de carbono orgánico y nitrógeno amoniacal para sintetizar nuevas sustancias celulares.Por lo tanto, el tanque de nivel A no solo tiene una cierta función de eliminación de materia orgánica, reduciendo la carga orgánica del tanque bioquímico de nivel O posterior para facilitar la nitrificación, sino que también depende de la alta concentración de materia orgánica en las aguas residuales para completar la desnitrificación y, en última instancia, eliminar la contaminación por eutrofización por nitrógeno.Después de la acción bioquímica del tanque de nivel A, todavía hay una cierta cantidad de materia orgánica y un alto contenido de nitrógeno y amoníaco en las aguas residuales.Para oxidar y descomponer aún más la materia orgánica y, al mismo tiempo, la nitrificación pueda realizarse sin problemas cuando el proceso de carbonización tiende a completarse, se instala especialmente un tanque bioquímico de nivel O.
El efluente del tanque de nivel A fluye hacia el tanque de nivel O por gravedad.El tratamiento del tanque bioquímico de nivel O se basa en bacterias autótrofas (bacterias nitrificantes), que utilizan fuentes de carbono inorgánico generadas por la descomposición de la materia orgánica o dióxido de carbono en el aire como fuente de nutrientes para convertir el nitrógeno amoniacal de las aguas residuales en NO2--N. y NO3-- N. Parte del efluente del tanque de nivel O ingresa al tanque de sedimentación para la sedimentación, mientras que la otra parte fluye de regreso al tanque de nivel A para la circulación interna para lograr la desnitrificación.Los rellenos se instalan en tanques bioquímicos de nivel A y O, y todo el proceso de tratamiento bioquímico depende de varios microorganismos adheridos al relleno para completarse.Controle el oxígeno disuelto en el tanque de nivel A en aproximadamente 0,5 mg/l;El oxígeno disuelto en el tanque bioquímico de nivel O debe controlarse por encima de 3 mg/l y la relación gas-agua debe ser de 15:1.Una parte del efluente del tanque bioquímico de nivel O regresa al tanque de nivel A;Una porción fluye hacia un tanque de sedimentación de flujo vertical para la separación sólido-líquido.Después de ser tratadas en un tanque de acidificación por hidrólisis, las aguas residuales ingresan a un biorreactor de membrana/oxidación de contacto MBR.Bajo la acción de bacterias aeróbicas, la mayor parte de la DBO5 restante en las aguas residuales puede degradarse en CO2 y H2O.Además, la interceptación de membranas puede eliminar mejor los sólidos suspendidos y los microorganismos patógenos en el agua.Las aguas residuales después del tratamiento MBR fluyen hacia el tanque de agua limpia y cumplen con los estándares de descarga.
El efluente después de la separación sólido-líquido en el tanque de sedimentación fluye hacia el tanque de agua limpia y luego ingresa al equipo de ósmosis inversa para un tratamiento profundo antes de ser descargado.
El lodo depositado en el tanque de sedimentación se eleva parcialmente al tanque de nivel A mediante el dispositivo de extracción de aire para circulación interna;Una parte se eleva al tanque de lodos;Los lodos del tanque de lodos se transportan periódicamente mediante camiones de estiércol para su tratamiento.

6, características del proceso de equipos de tratamiento de aguas residuales enterrados.
El proceso de tratamiento de acidificación por hidrólisis+oxidación biológica por contacto+oxidación biológica por contacto+sedimentación+membrana MBR+tratamiento biológico por ósmosis inversa adoptado en este diseño se ha aplicado ampliamente en el tratamiento de aguas residuales domésticas, con las siguientes características principales:
1. El proceso de acidificación por hidrólisis reemplaza el tanque de sedimentación primario de función única, que tiene las siguientes ventajas en comparación con el tanque de sedimentación primario: alta tasa de eliminación de sólidos suspendidos, mayor biodegradabilidad de las aguas residuales y puede reducir la carga del tratamiento aeróbico posterior;Tiene un efecto de digestión estable sobre los lodos, reduciendo la producción de lodos del sistema.
2. La parte bioquímica aeróbica adopta un proceso de oxidación por contacto biológico, que tiene una carga volumétrica alta y ocupa poco espacio.Tiene las ventajas tanto del método de lodo activado como del método de biopelícula, y tiene un buen efecto de tratamiento, una fuerte resistencia al impacto, un manejo simple y conveniente y un bajo consumo de energía.
3. El contenido de nitrógeno amoniacal de estas aguas residuales es alto y es necesario considerar el tratamiento de desnitrificación de las aguas residuales.El proceso de acidificación por hidrólisis + oxidación por contacto biológico utilizado en este proceso es el proceso de desnitrificación y desnitrificación anóxica + aeróbica.Durante la operación, la solución de nitrificación aeróbica regresa al tanque de hidrólisis y, bajo la catálisis de bacterias desnitrificantes, el nitrógeno nitrato y el nitrógeno nitrito se convierten en nitrógeno y se separan de las aguas residuales.
4. Adopción de nuevos rellenos, rápida formación de película, larga vida útil y rápido efecto de tratamiento;
5. Considerar plenamente la posibilidad de contaminación secundaria y minimizar su impacto;
6. Al adoptar un control centralizado y una operación automatizada, es fácil de administrar y mantener, lo que mejora la confiabilidad y estabilidad del sistema.
